Giration d'un semi-remorque : rayon de braquage, off-tracking et gabarit
Un semi-remorque est le véhicule standard le plus exigeant sur le plan géométrique. Contrairement à un porteur rigide, il se compose de deux éléments articulés, le tracteur routier et la semi-remorque, qui pivotent différemment dans un virage. Quiconque conçoit des surfaces de circulation pour la logistique (quais de livraison, zones industrielles, plateformes) a donc besoin d'un calcul de giration qui reproduit correctement cette cinématique. Cet article explique ce qui distingue le semi-remorque et quelles valeurs un concepteur doit connaître. Le rayon de braquage semi-remorque, l'off-tracking et le gabarit semi-remorque déterminent à eux seuls si un poids lourd franchit la géométrie prévue.
Anatomie d'un semi-remorque
Un ensemble semi-remorque comporte deux éléments :
- Tracteur routier : souvent 2 essieux, empattement court (environ 3,80 m), longueur d'environ 6,00 m.
- Semi-remorque : 3 essieux, attelée sur la sellette du tracteur par le pivot d'attelage (kingpin), d'usage industriel d'environ 13,60 m de long. La directive 96/53/CE ne fixe pas une longueur totale de la semi-remorque, mais deux cotes partielles : de l'axe du pivot à l'arrière au maximum 12,00 m, et un rayon avant depuis le pivot au maximum 2,04 m.
Reliée par la sellette, la semi-remorque pivote librement autour du pivot d'attelage. En ligne droite, les deux éléments sont alignés. En virage, un angle d'articulation (jusqu'à environ 75° à 80° selon la combinaison) se forme entre le tracteur et la semi-remorque.
Dimensions maximales selon la directive 96/53/CE
Les dimensions maximales d'un ensemble semi-remorque dans l'Union européenne sont fixées par la directive 96/53/CE :
| Cote | Valeur |
|---|---|
| Longueur totale | 16,50 m |
| Largeur | 2,55 m (2,60 m en frigorifique) |
| Hauteur | 4,00 m |
| Empattement tracteur | environ 3,80 m (usuel) |
| Empattement semi-remorque (pivot vers milieu des essieux) | environ 8,00 à 8,15 m (usuel) |
| Porte-à-faux avant du tracteur | environ 1,40 m (usuel) |
| Angle d'articulation maximal | environ 75 à 80° (usuel) |
Point important : « 16,50 m » désigne la longueur totale, pas la somme tracteur plus semi-remorque. Une fois attelée, la semi-remorque recouvre une partie du tracteur.
La directive 96/53/CE impose aussi une exigence de giration : tout véhicule ou ensemble doit pouvoir évoluer à l'intérieur d'une couronne circulaire de rayon extérieur 12,50 m et de rayon intérieur 5,30 m, soit une largeur balayée maximale de 7,20 m. En pratique, un semi-remorque a besoin de bien plus de place. Cette exigence n'est qu'un minimum réglementaire, pas une valeur de conception confortable.
Comment un semi-remorque tourne réellement : la cinématique
En entrée de virage, voici ce qui se passe :
- Les roues avant du tracteur braquent et suivent la trajectoire voulue.
- L'essieu arrière du tracteur suit un rayon un peu plus serré (comportement d'Ackermann classique).
- Le tracteur pivote autour de son essieu arrière et entraîne le pivot d'attelage.
- La semi-remorque est tirée par le pivot. Ses essieux arrière suivent un rayon encore plus serré que l'essieu arrière du tracteur : ce phénomène s'appelle off-tracking, ou déport en virage. La courbe décrite par l'essieu tracté porte d'ailleurs un nom mathématique, la tractrice.

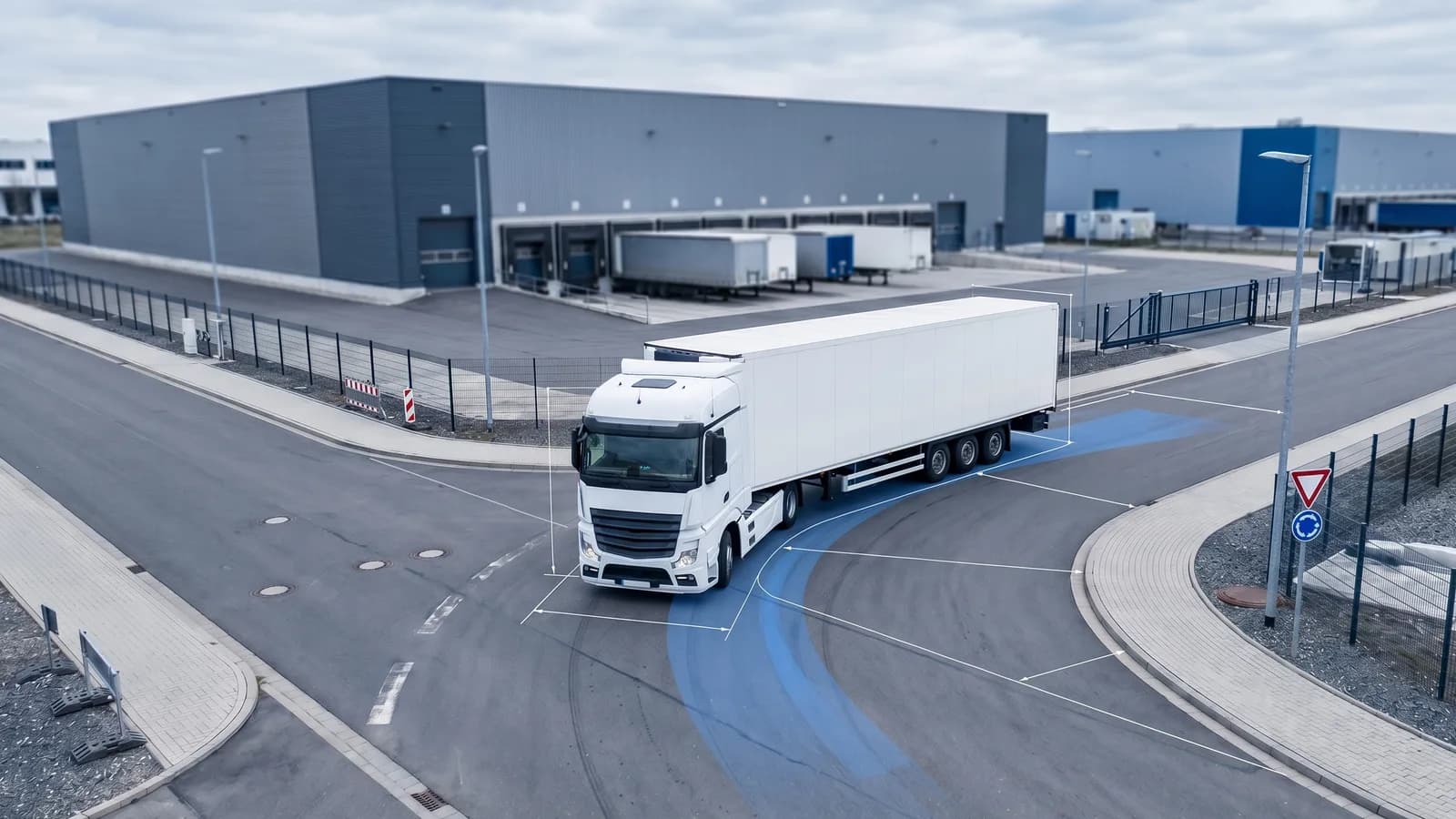

Conséquence pratique : la semi-remorque coupe le virage par l'intérieur, elle roule à l'intérieur de la trajectoire du tracteur. Dans un virage à 90°, l'écart entre le bord extérieur du tracteur et le bord intérieur de la semi-remorque peut atteindre 3,5 m. C'est exactement là que, en conditions réelles, les semi-remorques accrochent bordures, panneaux et candélabres. Le gabarit semi-remorque, c'est-à-dire l'enveloppe réellement balayée par l'ensemble, est donc beaucoup plus large que la seule largeur de caisse : c'est ce gabarit, et non la largeur de caisse, qu'il faut contrôler.
Rayons de giration typiques pour le trafic semi-remorque
Valeurs indicatives issues de la pratique pour la conception de quais de livraison, de zones industrielles et d'aires de manœuvre :
| Situation | Rayon extérieur minimal |
|---|---|
| Virage à 90° en zone industrielle | 15,0 m |
| Virage à 90° avec trafic croisé | 18,0 m |
| Aire de retournement (demi-tour complet) | 30,0 m × 20,0 m |
| Quai de livraison (mise à quai en marche arrière) | 25,0 m × 30,0 m dégagés |
Les valeurs exactes dépendent du véhicule de référence retenu. Pour un avant-projet, une étude de faisabilité ou un projet privé, ces ordres de grandeur associés à une vérification géométrique constituent en général un bon point de départ. Un rayon de braquage semi-remorque trop juste est l'une des causes les plus fréquentes de reprise de chantier.
Note sur les véhicules articulés : le calcul automatique de giration pour les semi-remorques et les autres véhicules articulés (train routier, remorque à essieu central, autobus articulé) est disponible dans PathSweeper. L'ensemble est simulé avec une cinématique articulée complète, y compris la surveillance de l'angle d'articulation. Tous les types de véhicules articulés sont traités dans l'article sur les girations des véhicules articulés.
Erreurs de conception fréquentes
- Partir des cotes d'une voiture. Dimensionner une aire de retournement pour semi-remorque à partir de girations de voiture aboutit à un ouvrage bien trop petit, d'un facteur 3 à 4 en surface.
- Oublier le déport arrière (tail swing). En entrée de virage, l'arrière de la semi-remorque déborde vers l'extérieur avant de rentrer vers l'intérieur. Ce déport peut atteindre 0,8 m et accrocher les obstacles situés à l'extérieur du virage.
- Angle d'articulation irréaliste. Un semi-remorque ne se plie pas indéfiniment. Selon la combinaison, la semi-remorque et le tracteur viennent en butée mécanique vers 75° à 80°. Concevoir pour 90° est irréaliste.
- Portance insuffisante. Un semi-remorque en charge atteint 40 t de poids total. La structure de chaussée d'une surface industrielle doit être dimensionnée pour ce trafic poids lourd.
Vérifier une giration semi-remorque avec PathSweeper
PathSweeper calcule la giration semi-remorque directement dans le navigateur :
- Importer un plan de masse ou une vue aérienne (PDF, JPG, PNG).
- Caler l'échelle en repérant une distance connue sur le plan.
- Choisir un véhicule de référence, ou créer son propre ensemble à partir des cotes d'un fabricant.
- Tracer l'itinéraire d'accès prévu.
- Exporter le résultat en image (PNG ou JPEG) et, pour un plan importé en DXF ou DWG, également en DXF.
La courbe de giration montre immédiatement si les points de passage étroits, les aires de retournement et les virages sont franchissables. Pour un projet de bâtiment courant et un avant-projet, cela constitue en général la preuve de franchissabilité complète.
