Dimensions d'un camion pompier : échelle pivotante, fourgon et accès
Quand vous concevez un accès de secours, la question des dimensions d'un camion pompier arrive vite : à quel engin dimensionner la voie, le retournement et l'aire de calage ? La réponse tient en une idée : ce n'est pas le véhicule le plus long qui commande, mais le plus exigeant géométriquement, presque toujours l'échelle pivotante. Cet article rassemble des repères vérifiables sur les gabarits, présente un exemple chiffré et sourcé (issu de données constructeur allemandes, clairement identifiées comme telles) et rappelle les notions françaises d'accès : voie engins et voie échelle.
Camion pompier : dimensions et cas de dimensionnement
Un engin d'incendie est une carrosserie spéciale sur un châssis du commerce : les cotes exactes varient selon le carrossier et la commande. Les grandes familles rencontrées en France, définies par la norme NF EN 1846-2 et la doctrine de la DGSCGC :
- Le fourgon pompe-tonne (FPT) et sa version légère (FPTL) : le fourgon d'attaque incendie, porteur à deux essieux, de l'ordre de 8 à 9 m de long.
- L'échelle pivotante : automatique (EPA), semi-automatique (EPSA) ou à mouvements combinés (EPC), le moyen aérien de sauvetage et d'attaque en hauteur. Porteur de la classe 16 t, environ 10 m de long.
- Le camion-citerne (CCR, CCF pour feux de forêts) et le véhicule de secours et d'assistance aux victimes (VSAV) complètent le parc, avec des gabarits plus modestes.
Les dimensions d'un camion pompier réellement livré sont des faits, librement exploitables depuis les fiches constructeur publiques. En revanche, nous n'inventons aucune cote de véhicule français : les seules valeurs chiffrées ci-dessous proviennent de fiches constructeur allemandes, citées comme exemple.
Pourquoi l'échelle pivotante fixe le cas de dimensionnement
Trois raisons font de l'échelle pivotante le « pire cas » que tout accès doit encaisser :
- Grande giration : d'après les fiches constructeur, une échelle pivotante à mouvements combinés tourne sur un diamètre de braquage de l'ordre de 19,5 à 20,5 m entre trottoirs, sensiblement plus qu'un fourgon.
- Fort porte-à-faux arrière : échelle repliée, le parc de l'échelle déborde loin derrière l'essieu arrière, ce qui provoque talonnages et accrochages dans les courbes serrées.
- Aire de calage et portance : stabilisateurs déployés, l'emprise au sol dépasse largement la largeur du véhicule, et la charge à l'essieu impose une portance de chaussée renforcée.
Un exemple chiffré et sourcé (données constructeur allemandes)
Les valeurs ci-dessous ne sont pas des valeurs de dimensionnement françaises. Ce sont des données publiques de deux constructeurs allemands, présentées comme exemple vérifiable d'une échelle pivotante à mouvements combinés (catégorie couverte par l'EN 14043) :
| Caractéristique | Magirus M32L-AT | Rosenbauer L32A-XS |
|---|---|---|
| Empattement | 4 815 mm | 4 750 mm |
| Hauteur de travail | 32 m | 32 m |
| Poids total autorisé | 15 000 à 16 000 kg | 16 000 kg |
| Châssis | 2 essieux, classe 16 t | 2 essieux, classe 16 t |
| Longueur du véhicule | non publiée | environ 10 000 mm |
Sources : page produit Magirus M32L-AT (magirusgroup.com) ; données de livraison Rosenbauer L32A-XS. Longueur totale, hauteur, porte-à-faux et diamètre de braquage dépendent du châssis et de la carrosserie retenus. Ces valeurs sont des données constructeur allemandes, pas des cotes de dimensionnement françaises.
Tous ces modèles partagent les mêmes traits : châssis à 2 essieux de la classe 16 t, empattement de 4,75 à 4,82 m, longueur d'environ 10 m. Pour une enveloppe de prédimensionnement conservatrice couvrant la plupart des échelles pivotantes du marché avec marge, on peut retenir : 10,30 m x 2,55 m, empattement 5,00 m, diamètre de braquage 21 m. C'est une orientation de prévision, pas un substitut aux données du constructeur de votre parc.
Voie engins et voie échelle : l'accès à vérifier
Côté France, l'accès des secours repose sur deux notions de l'arrêté du 31 janvier 1986 :
- La voie engins : largeur de bande de roulement d'au moins 3 m, hauteur libre de 3,50 m, pente inférieure à 15 %, rayon intérieur minimal de 11 m, avec une surlargeur S = 15/R dans les virages de rayon intérieur inférieur à 50 m.
- La voie échelle : largeur portée à 4 m, longueur utile d'au moins 10 m, pente maximale de 10 %, apte à recevoir le calage du moyen aérien.
Les seuils qui déclenchent l'obligation d'une voie échelle ou d'une aire de retournement relèvent du RDDECI départemental et de l'avis du SDIS. Le retournement en impasse est traité en détail dans l'article aire de retournement.
Giration camion pompier : ce qu'on oublie

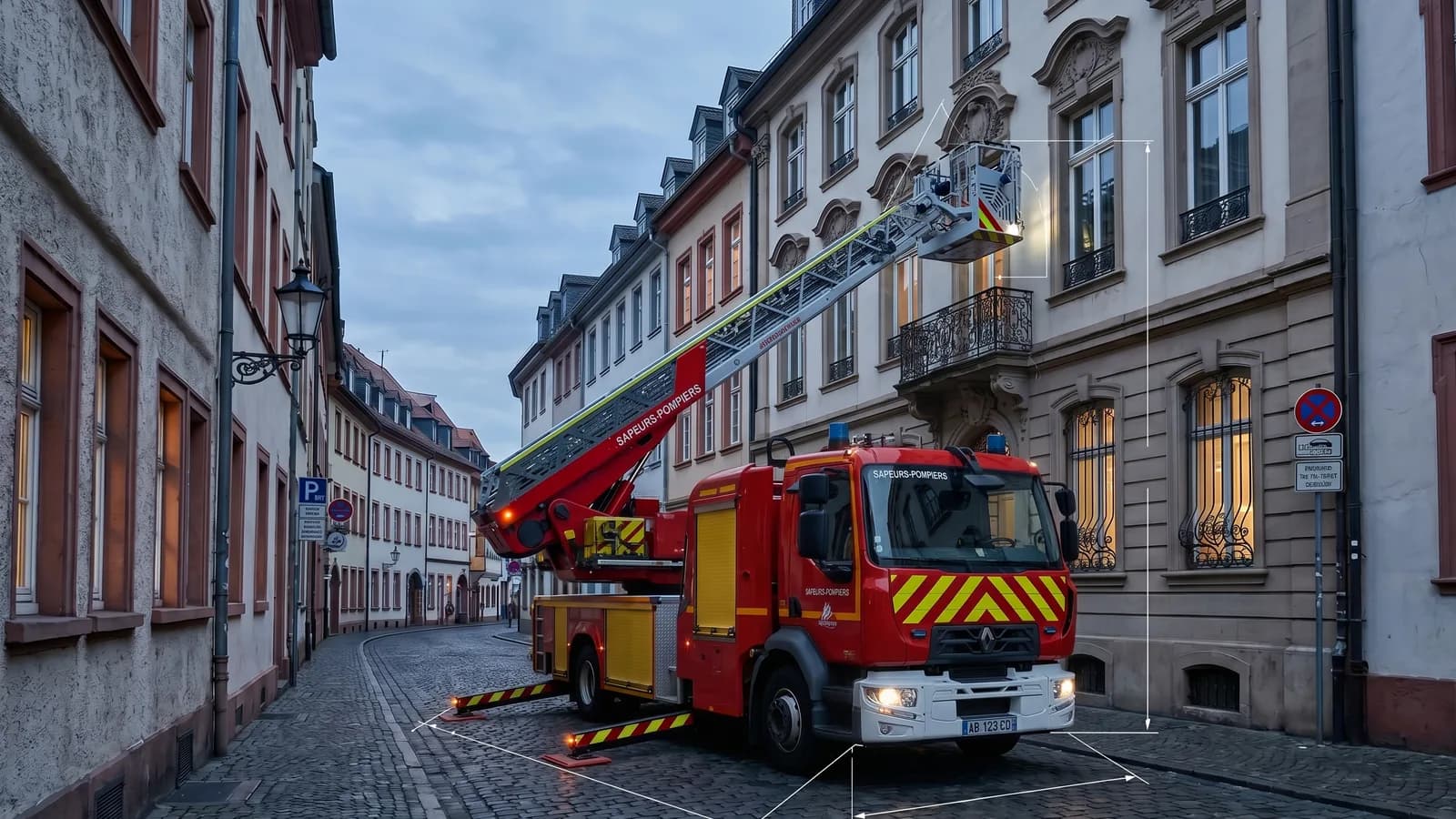

- L'emprise des stabilisateurs dépasse la largeur du véhicule. Magirus et Rosenbauer calent sur une voie d'environ 5,20 m : cette bande doit rester libre à côté de l'aire de calage, même si l'échelle ne fait que 2,50 m de large.
- Le porte-à-faux arrière en débattement : quand l'échelle pivote son parc au-dessus de l'arrière, elle déborde bien au-delà de la longueur statique. C'est décisif à la mise en station, pas à la seule approche.
- La charge réelle à l'essieu arrière d'une échelle pivotante dépasse souvent l'essieu standard de 10 t. La portance de la voie doit être calée sur le poids réel de l'engin, exigence à valider avec le SDIS. La giration camion pompier se vérifie donc en même temps que la portance et le calage, pas isolément.
Faut-il vraiment dimensionner pour l'échelle ?
Règle pratique :
- Habitat individuel ou petit collectif : le SDIS précise si un fourgon ou une échelle est l'engin de référence. Un FPT suffit souvent.
- Immeuble de grande hauteur, établissement recevant du public, établissement de soins : l'échelle pivotante devient le cas de dimensionnement ; demande écrite au SDIS.
- Sites industriels, plateformes aéroportuaires : un engin spécifique (grande échelle, bras élévateur) peut commander. À clarifier en amont.
Dans le doute, dimensionnez pour l'échelle. Si le SDIS accepte ensuite un engin plus petit, vous gardez de la réserve. À l'inverse, il faut tout reprendre.
Et dans PathSweeper ?
La bibliothèque PathSweeper ne contient pas de véhicule d'incendie de référence français : il n'existe pas de catalogue national de gabarits de dimensionnement pour les engins de secours en France, et nous n'ajoutons aucun véhicule dont il faudrait estimer les cotes.
Le chemin pour le prédimensionnement est donc l'éditeur de véhicule : saisissez empattement, porte-à-faux et diamètre de braquage depuis la fiche constructeur de l'engin de votre secteur, créez le véhicule une fois, réutilisez-le à volonté dans le projet. Les valeurs Magirus et Rosenbauer ci-dessus sont un point de départ raisonnable. La bibliothèque britannique, elle, inclut un véhicule d'incendie de référence (DB32 Fire Appliance), parce que le catalogue britannique en prévoit un.
Guides liés
- Fire Truck Access : sources et alternatives : exigences d'accès des secours, sources et alternatives libres.
- Aire de retournement : géométries de retournement en impasse et cadre DECI.
- Véhicules de référence pour la giration : quel gabarit retenir selon la tâche.
Vérifiez l'épure de giration de votre engin de secours en prédimensionnement avec le PathSweeper Free, gratuitement dans le navigateur. Pour un tracé plus fin et l'export DXF : Pass Projet à 39 € une fois par projet. Les valeurs opposables se lisent dans l'arrêté du 31 janvier 1986 et le RDDECI, en lien avec le SDIS.
