Schleppkurve LKW berechnen: Radstand, Überhang und realistische Kurvenradien
Wer eine Zufahrt, einen Hof oder eine Anlieferzone für LKW-Verkehr plant (als Planer, Architekt oder Bauherr), stößt schnell auf dieselbe Frage: Welchen Radius braucht die Kurve, damit der LKW durchkommt? Die Antworten in Bauforen reichen von "10 m" bis "14 m", und fast alle sind aus demselben Grund unbrauchbar: Ein LKW fährt keine Kreisbahn. Seine Hinterachse schneidet die Kurve nach innen, seine Überhänge schwenken nach außen, und was am Ende zählt, ist die Schleppkurve: die gesamte Fläche, die das Fahrzeug beim Manöver überstreicht. Dieser Artikel erklärt für den starren Solo-LKW (2- und 3-Achser), wie die Berechnung funktioniert, welche gesetzlichen Maße gelten und welche Werte Sie realistisch ansetzen können. Für Gelenkfahrzeuge gilt eine eigene Kinematik: siehe den Beitrag zur Sattelzug-Schleppkurve.
Kurvenradius, Wendekreis, Schleppkurve: drei Begriffe, drei Bedeutungen
Die drei Begriffe werden im Alltag durcheinandergeworfen, bezeichnen aber völlig verschiedene Dinge:
| Begriff | Was er bezeichnet | Typische Falle |
|---|---|---|
| Kurvenradius | Radius einer einzelnen Linie im Plan (z. B. Bordstein-Innenkante) | Sagt allein nichts über die Befahrbarkeit aus |
| Wendekreis | Durchmesser des kleinsten Vollkreises bei maximalem Lenkeinschlag | Wird ständig als Radius fehlgelesen: Faktor-2-Fehler |
| Schleppkurve | Gesamte überstrichene Fläche eines konkreten Fahrmanövers | Hängt vom Manöver ab, nicht nur vom Fahrzeug |
Der Wendekreis ist in Hersteller-Datenblättern üblicherweise als Durchmesser angegeben, meist in zwei Varianten: Bordstein zu Bordstein (Spur der Räder) und Wand zu Wand (äußerste Karosseriepunkte inklusive Frontüberhang). Beim Volvo FE 4×2 liegen zwischen beiden Werten rund 1,4 m: Wer mit dem Bordsteinkreis plant, hat die ausschwenkende Fahrzeugfront noch nicht berücksichtigt.

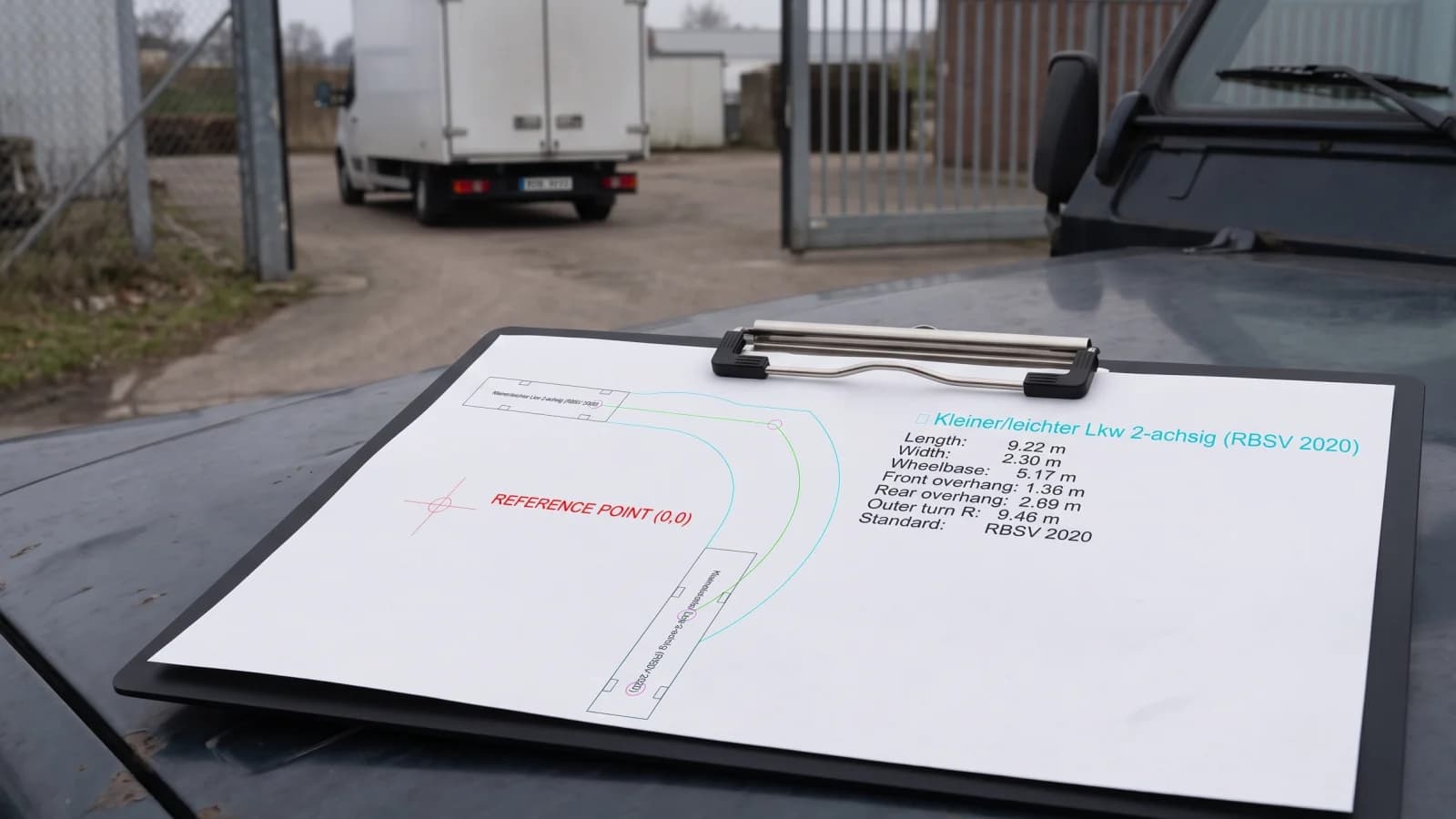

Die Schleppkurve wiederum hat zwei Ränder. Der äußere Rand wird von der vorderen äußeren Fahrzeugecke bestimmt (der Frontüberhang schwenkt über die Spur der Vorderräder hinaus). Der innere Rand wird nicht etwa von der hinteren Fahrzeugecke gezogen, sondern vom innersten Hinterrad auf Höhe der Hinterachse: Genau dort kommt das Fahrzeug dem Kurveninneren am nächsten. Dieses Detail entscheidet darüber, ob der Bordstein, der Zaunpfosten oder das Hoftor überfahren wird.
Warum Radientabellen für die Einfahrt nicht reichen
Die klassische Bauforen-Frage lautet: "Welchen Kurvenradius braucht meine Toreinfahrt für einen 7,5-Tonner?" Die ehrliche Antwort: Ein einzelner Radius beantwortet die Frage nicht, aus drei Gründen.
- Die Hinterachse schneidet nach innen. Beim Kurvenfahren folgt die Hinterachse einem engeren Radius als die Vorderachse (Schleppdifferenz, englisch Off-Tracking). Je länger der Radstand, desto stärker der Effekt.
- Die Überhänge schwenken nach außen. Front- und Hecküberhang beschreiben größere Radien als die Achsen. An Torpfosten und Wandecken kollidiert häufig nicht das Rad, sondern die Karosserie.
- Die Einlenkphase braucht eigene Fläche. Ein Fahrer reißt das Lenkrad nicht in Nullzeit auf Volleinschlag. Zwischen Gerade und Kreisbogen liegt eine Übergangsstrecke, in der das Fahrzeug mehr Breite belegt als im stationären Bogen.
Deshalb arbeiten auch Behörden nicht mit Radientabellen, sondern mit Fahrwegsimulationen: Das Tiefbauamt des Kantons Zürich schreibt für Staatsstrassen Schleppkurvenprüfungen mittels CAD-Software vor, und die Bundesanstalt für Straßenwesen hat die Befahrbarkeit von Fahrgassen für Lang-Lkw ebenfalls per Fahrwegsimulation untersucht, unter anderem mit Fahrgassenbreiten von 4,50 m bis 6,50 m und Ausrundungsradien von 7,50 m bis 17,50 m.
Die gesetzlichen Eckmaße: § 32 und § 32d StVZO
Für den starren LKW (ohne Anhänger) setzt § 32 StVZO die Obergrenzen:
| Maß | Höchstwert | Fundstelle |
|---|---|---|
| Länge (Kraftfahrzeug) | 12,00 m | § 32 Abs. 3 Nr. 1 StVZO |
| Breite | 2,55 m (Kühlfahrzeuge 2,60 m) | § 32 Abs. 1 StVZO |
| Höhe | 4,00 m | § 32 Abs. 2 StVZO |
Dazu kommt die gesetzliche Mindest-Wendefähigkeit: Nach § 32d Abs. 1 StVZO muss jedes zugelassene Kraftfahrzeug eine 360-Grad-Kreisfahrt mit einem äußeren Radius von 12,50 m schaffen, wobei die überstrichene Ringfläche höchstens 7,20 m breit sein darf (daraus ergibt sich rechnerisch der Innenradius von 5,30 m). Dieser BO-Kraftkreis ist der gemeinfreie Worst-Case-Anker für jede Vorplanung: Alles, was zugelassen ist, passt hinein. Wie Sie damit ohne Regelwerkkauf planen, steht im Artikel zum BO-Kraftkreis nach § 32d StVZO.
Was den Platzbedarf wirklich bestimmt: Radstand und Überhang
Die Kinematik eines starren LKW folgt dem Ackermann-Prinzip: Alle Räder drehen sich um einen gemeinsamen Momentanpol, der auf der Verlängerung der Hinterachse liegt. Daraus folgt für die stationäre Kreisfahrt eine einfache Beziehung: Der Radius der Hinterachse ist die Wurzel aus (Radius der Vorderachse zum Quadrat minus Radstand zum Quadrat). Die Schleppdifferenz wächst also überproportional mit dem Radstand und mit enger werdendem Bogen.
Ein Rechenbeispiel mit dem Mindesthilfslinienradius von 10,00 m, den das Tiefbauamt Kanton Zürich für Schleppkurvenprüfungen ansetzt (vereinfachtes Einspurmodell, stationärer Kreis):
| Radstand | Radius Hinterachse | Schleppdifferenz |
|---|---|---|
| 3,40 m (7,5-Tonner, mittlerer Radstand) | 9,40 m | ca. 0,6 m |
| 4,50 m (Verteiler-LKW) | 8,93 m | ca. 1,1 m |
| 6,80 m (langer 2-Achser) | 7,33 m | ca. 2,7 m |
Wie stark der Radstand durchschlägt, zeigen auch die Hersteller-Datenblätter:
| Fahrzeug | Radstände | Wendekreis (Durchmesser) |
|---|---|---|
| FUSO Canter 7C15/7C18 (7,5 t) | 2,80 bis 4,75 m | 11,8 bis 18,0 m (Wand zu Wand) |
| Volvo FE 4×2 (18 t) | 3,90 bis 6,80 m | 14,1 bis 23,0 m (Bordstein), 15,5 bis 24,4 m (Wand) |
Zwei Konsequenzen für die Planung: Erstens ist "der 7,5-Tonner" keine Fahrzeuggeometrie (zwischen kürzestem und längstem Canter-Radstand liegen über 6 m Wendekreis). Zweitens ist die Tonnage der falsche Indikator: Maßgebend sind Radstand, Überhänge und Breite des konkreten Bemessungsfahrzeugs.
Fahrweise 1 oder Fahrweise 2: Lenken während der Fahrt oder im Stand
In der deutschen Planungspraxis werden bei Schleppkurvenprüfungen zwei Fahrweisen unterschieden:
- Fahrweise 1: Lenken während der Fahrt. Der Lenkeinschlag baut sich während der Bewegung auf, die Übergänge von der Geraden in den Bogen verlaufen tangential (Klothoiden). Das Ergebnis ist eine breitere, aber realistische Schleppkurve für normale Fahrmanöver.
- Fahrweise 2: Einschlagen im Stand. Das Fahrzeug lenkt bei (nahezu) stehendem Fahrzeug voll ein und fährt dann an. Das ergibt die kompakteste Kurve, bildet aber nur echte Rangier- und Parkiervorgänge ab.
Welche Fahrweise anzusetzen ist, hängt vom Manöver ab; die Annahme gehört mit der prüfenden Stelle abgestimmt und im Plan vermerkt. Die Praxis der Behörden gibt aber eine klare Richtung: Das Tiefbauamt Kanton Zürich verlangt an Knoten und Bushaltestellen eine Simulationsgeschwindigkeit von 15 km/h und lässt das "Einschlagen im Stand" nur situationsabhängig bei Manövern und Rückwärtsfahrten außerhalb der Fahrbahn zu. Zusätzlich fordert dasselbe Dokument einen Sicherheitsabstand von 30 cm rings um das Fahrzeug. Für fließende Fahrmanöver ist Fahrweise 1 die konservative und belastbare Wahl; PathSweeper rechnet beide Varianten (Instant-Arc und lenkratenbegrenzte Lenkung mit Klothoiden-Übergang).
Welches Bemessungsfahrzeug: 2-Achser, 3-Achser oder Müllfahrzeug?
Die Wahl des Bemessungsfahrzeugs entscheidet über das Ergebnis, bevor die erste Kurve gezeichnet ist:
- Leichte Anlieferung (Paket, Handwerk, kleine Gewerbe): ein 2-achsiger LKW der 7,5-t-Klasse.
- Erschließungsstraßen und Wohnquartiere: fast immer das Müllfahrzeug (3-Achser), denn es kommt wöchentlich und muss ohne Rückwärtsfahrt durchkommen. Maße und Wendekreise gängiger Fahrgestelle stehen im Beitrag Müllfahrzeug Maße.
- Industrie und Logistik: der große Verteiler-LKW (18 t, 2 oder 3 Achsen) oder gleich der Sattelzug; für Letzteren siehe die Sattelzug-Schleppkurve.
Für behördliche Nachweise in Deutschland sind die Bemessungsfahrzeuge der RBSV 2020 (FGSV-Nr. 287) der Standard. Das Regelwerk ist kostenpflichtig, seine Maßtabellen stehen deshalb nicht in diesem Artikel; welche Fahrzeugtypen die Richtlinie abdeckt (vom Lieferwagen über Müllfahrzeug und Busse bis zum Sattelzug) und welche drei Wege zu RBSV-konformen Fahrzeugen führen, erklärt der Leitfaden RBSV 2020 Bemessungsfahrzeuge.
Schablone, CAD-Plugin oder Browser: drei Wege zur Schleppkurve
Wer heute eine LKW-Schleppkurve braucht, hat drei Werkzeugklassen zur Auswahl:
| Weg | Stärken | Grenzen |
|---|---|---|
| Statische Schablonen (DWG/DXF-Blöcke zum Einfügen) | Kostenlos, sofort im CAD-Plan | Nur wenige feste Fahrzeug-Radius-Kombinationen, kein eigenes Manöver, keine Einlenkphase |
| CAD-Plugins (AutoCAD, BricsCAD & Co.) | Volle Integration in die CAD-Umgebung | Setzen eine CAD-Lizenz voraus, oft Abo- oder Anfragepreise, Einarbeitung nötig |
| Browser-Tools | Kein Setup, eigenes Manöver frei zeichnen, Ergebnis als DXF/DWG/PDF exportieren | Internetverbindung nötig |
Der ausführliche Vergleich der verfügbaren Programme steht im Beitrag Schleppkurven-Software im Überblick. Für die typische Aufgabe dieses Artikels (eine konkrete Zufahrt oder Hofdurchfahrt mit einem konkreten LKW prüfen) ist der Browser-Weg der schnellste: Fahrzeug wählen, Fahrlinie über den Lageplan ziehen, Schleppkurve ablesen und als DXF oder DWG in den eigenen Plan übernehmen.
Häufige Planungsfehler
- Wendekreis als Radius gelesen. Datenblätter geben Durchmesser an. Wer 12 m Wendekreis als 12 m Radius einplant, verschenkt Fläche; wer umgekehrt 12 m Durchmesser als Radius "spart", baut eine unbefahrbare Kurve.
- Mit dem Bordsteinkreis statt Wand-zu-Wand geplant. Zwischen beiden liegen beim 18-Tonner rund 1,4 m: genau die Fahrzeugfront, die den Torpfosten trifft.
- Nur den stationären Bogen geprüft. Die Einlenkphase (Fahrweise 1) verbreitert die Schleppkurve gegenüber dem idealen Kreisbogen. Wer ohne Übergangsstrecke rechnet, rechnet zu optimistisch.
- Den Sicherheitsabstand vergessen. Kein Fahrer trifft die Ideallinie zentimetergenau. Behördenpraxis ist ein umlaufender Zuschlag, im Kanton Zürich etwa 30 cm auf allen Seiten.
- Das falsche Bemessungsfahrzeug gewählt. Die Zufahrt für den 7,5-Tonner der eigenen Flotte auszulegen hilft nichts, wenn wöchentlich ein 3-achsiges Müllfahrzeug oder quartalsweise ein Sattelzug anliefern muss.
