Manoeuvreerruimte voor vrachtwagens: laad- en losplaats, inrit en keerruimte
Wie manoeuvreerruimte voor vrachtwagens zoekt, wil meestal één getal: hoeveel meter vóór het dock, hoe breed de inrit, hoeveel ruimte om te keren. De Regeling voertuigen en het Belgische KB geven dat getal niet: zij beschrijven het voertuig, niet het terrein. Welke ontwerpvoertuigen en draaicirkels in Nederland en België bestaan, leest u in het overzichtsartikel; hier gaat het om het terrein: de laad- en losplaats, de inrit en de keerruimte, en om de vraag waarom een rechthoek op de tekening iets anders is dan een controle met de wagen die echt komt.
Wat de wet wel en niet vastlegt
De wet beschrijft het voertuig, niet het terrein. In Nederland begrenst artikel 5.18.11 van de Regeling voertuigen een trekker-oplegger op 16,50 m en een bedrijfsauto met aanhangwagen op 18,75 m, bij 2,55 m breedte volgens het RDW-overzicht; in België legt artikel 32bis van het KB van 15 maart 1968 dezelfde breedte vast. Alle maxima op een rij, ook hoogte, geleed voertuig en LZV, staan bij afmetingen van vrachtwagen en oplegger.
Twee bepalingen uit hetzelfde hoofdstuk zeggen wel iets over bewegen. Artikel 5.18.16, eerste lid, eist dat een bedrijfsauto, bus of samenstel naar beide zijden een volledige cirkel kan beschrijven tussen twee concentrische cirkels met stralen van 12,50 m en 5,30 m; het Belgische KB schrijft in punt 3.3 dezelfde ring voor. Die ring is een toelatingseis, niet de draaicirkel van uw wagen en geen maat voor een terrein; waarom, staat bij draaicirkel vrachtwagen. Dat geldt ook voor de keerruimte op een terrein: er is geen wettelijke maat, en de ring zegt niet hoeveel plaats een bepaalde wagen nodig heeft om op uw terrein te keren. Welke ruimte dat is, volgt uit de rijcurve van die wagen, vooruit of in een steek achteruit. Het zesde lid begrenst de uitzwaai van een bedrijfsauto op 0,80 m, of 1,00 m bij een opgetrokken hefas of een gestuurde achterste as; hoe die gemeten wordt, zegt het artikel niet. Geometrisch is het de achteroverhang die bij het insturen naar buiten zwaait. Wie docks dicht naast elkaar legt, moet die beweging ergens laten.
Wat CROW en de gemeenten zeggen
CROW is daar in de Handreiking vrachtautoparkeren duidelijk over: "Bij de inrichting van parkeerterreinen en bedrijventerreinen moet rekening worden gehouden met de manoeuvreerruimte van vrachtauto's. Algemene vuistregels zijn hiervoor niet voorhanden omdat de variëteit in vrachtauto's groot is." Wat een berekening nodig heeft, somt dezelfde pagina op: lengte, breedte, samenstelling (aanhangwagen, oplegger of LZV), draaicirkel, wielbasis, snelheid en wel of geen meesturende assen. De ASVV 2021 en het Handboek wegontwerp van CROW zijn betaalde publicaties; waarden daaruit staan hier niet.
Gemeentelijke handboeken voor de openbare ruimte zijn wel vrij te lezen, en ze laten zien hoe een rechthoek op de tekening ontstaat. Het Handboek Openbare Ruimte van Neder-Betuwe (versie 3.0, 2024) schrijft: "De breedte van laad- en losplaatsen is minimaal 3 meter. De lengte van de laad- en losplek wordt bepaald door de ruimte voor in en uitdraaien." Voor bochten geldt daar: "Gebruik voor de bochtstralen in eenvoudige situaties de meest recente CROW-richtlijnen. Gebruik voor complexere gevallen rijcurve-software." Op een kruising van wegen van elk 5 meter breed houdt de gemeente een bochtstraal van minimaal 6 meter aan. Het handboek van Dinkelland en Tubbergen (versie 2.0, concept van 8 april 2026) noemt bij een rijbaan van 5,00 m "extra aandacht nodig voor manoeuvreerruimte bij haakse parkeerplaatsen en inritten" en R = 6,00 m als minimale bochtstraal bij aansluitingen; "andere bochtstralen (bijv. bij bedrijventerreinen) in overleg met gemeente".
Die maten gelden voor de openbare ruimte van die gemeente, niet voor uw bedrijfsterrein, en in Vlaanderen gelden ze niet. Maar het patroon is overal hetzelfde: een breedte, een lengte, een bochtstraal. Of een bepaalde trekker-oplegger die laad- en losplaats zonder over de band te rijden in en uit kan, zegt geen van die getallen.
Wat de dockfabrikant en evofenedex noemen
Voor een laadkuil of perron komen de maten doorgaans van de leverancier van de docks. Stertil Dock Products schrijft in Het inrichten van een laadperron (uitgave 12-2017): "De draaicirkel aan de voorkant van het perron moet twee keer de lengte van de vrachtwagen zijn plus twee meter. Voor een vrachtwagen van 18 meter is dat dus 38 meter. Bovendien moet er een minimale ruimte zijn van 1,40 meter tussen de vrachtwagen en de muur van het perron." Voor de docks onderling: "De standaard hart op hartafstand moet minimaal 3700 mm zijn, maar beter nog is het om een breedte van 4000 mm aan te houden, zodat ook brede vrachtwagens er met open deuren kunnen staan." Koel- en vrieswagens vragen volgens dezelfde brochure 4200 tot 4400 mm, en vóór het perron adviseert Stertil een vlakke rijstrook van 16 tot 18 meter. Bij een zaagtandopstelling, schrijft Stertil, "is de benodigde draaicirkel kleiner, omdat de vrachtwagens al in de goede rijrichting staan opgesteld" (met draaicirkel bedoelt de brochure hier de ruimte vóór het perron), tegen de prijs van een wat langere gevel.
Eén zin in die brochure verdient aandacht: "In de meeste Europese landen is de maximaal toegestane lengte 18 meter. Wanneer nadere informatie ontbreekt moet hiervan worden uitgegaan." De fabrikant zegt daarmee zelf dat zijn 38 meter een aanname is die u vervangt zodra u weet welke wagens er komen. In Nederland is een trekker-oplegger wettelijk ten hoogste 16,50 m, een bedrijfsauto met aanhangwagen 18,75 m en een LZV met ontheffing 25,25 m.
evofenedex rekent op zijn kennispagina anders: "De ruimte vóór de vrachtauto moet ongeveer zes meter zijn. Staan meer auto's naast elkaar opgesteld dan wordt deze ruimte ongeveer dertien meter. Een en ander is afhankelijk van de afstand tussen twee auto's. Voor een perron gelden dezelfde manoeuvreerruimten."
Zes meter bij evofenedex, 38 meter bij Stertil: geen van beide pagina's zegt welke manoeuvre het getal bedient. Onze lezing is dat evofenedex de vrije ruimte vóór een geparkeerde wagen bedoelt en Stertil de ruimte om achteruit in te steken; zeker is alleen dat het vuistregels zijn, bij evofenedex afhankelijk van de afstand tussen de wagens, bij Stertil van de aangenomen wagenlengte.
Waarom de rechthoek geen controle is
Zet de verifieerbare getallen eens naast elkaar. Een rij docks op 4,00 m hart op hart (de voorkeur van Stertil) met wagens van 2,55 m breed (het wettelijke maximum) laat, als iedere wagen precies in het midden staat, 4,00 − 2,55 = 1,45 m tussen twee wagens. Daar moeten de deuren open, en daar moet de uitzwaai in passen die de Regeling voertuigen voor een bedrijfsauto tot 0,80 m begrenst (1,00 m met opgetrokken hefas of gestuurde achterste as); geometrisch treedt die op zodra de wagen wegrijdend instuurt. Vóór de docks rekent Stertil voor een wagen van 18 m met een draaicirkel van 38 m.

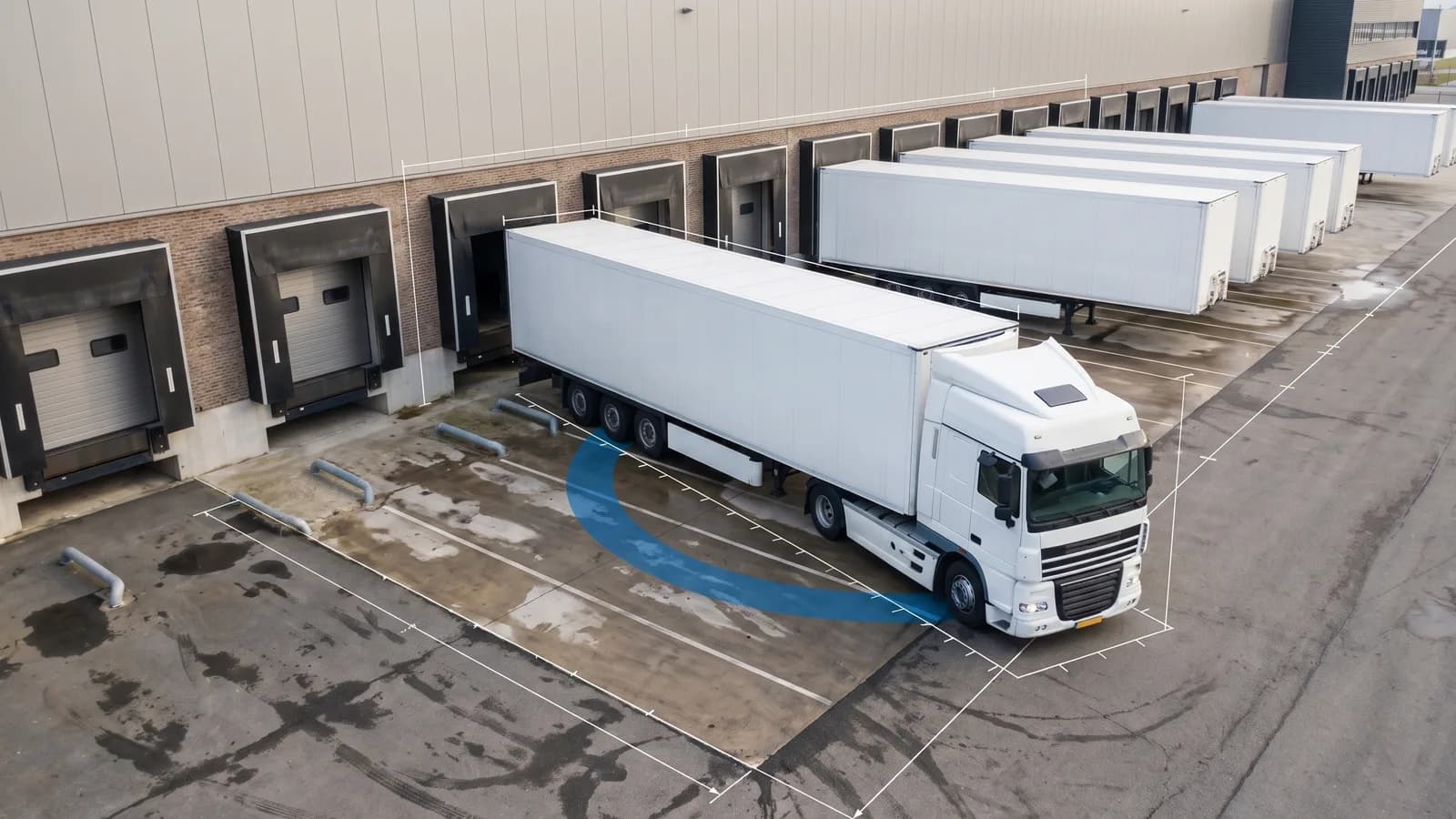

Nu komt een trekker-oplegger van 16,50 m achteruit het middelste dock in. Wat beslist of hij de buurwagen raakt, is niet de 38 m en niet de 1,45 m. Het is de baan van het binnenste achterwiel van de oplegger tijdens het insteken, die binnendoor loopt ten opzichte van de trekker, en de hoek die de oplegger op dat moment met de trekker maakt. Bij het wegrijden is het de buitenste achterhoek van de oplegger die naar buiten zwaait zodra de trekker instuurt. Geen van die twee lijnen staat in de rechthoek; ze volgen uit wielbasis, overhang, breedte en de gereden route van deze combinatie, de gegevens die CROW opsomt. Dezelfde 38 m kan ruim zijn voor een bakwagen van 12 m en te krap voor een combinatie van 18,75 m die schuin aankomt.
Het Agentschap Wegen en Verkeer omschrijft de rijcurve in het Vademecum weginfrastructuur als "de bereden baan van het voertuig, inclusief de sleeplijn van de achterwielen". Die sleeplijn is de binnenrand van de bestreken baan, gevormd door het binnenste achterwiel ter hoogte van de achteras, niet door de achterhoek van de carrosserie; de buitenrand komt van de buitenste voorhoek. Tussen die twee lijnen ligt de ruimte die de wagen werkelijk inneemt, en die vergelijkt u met de docks, de hekken, de palen en de geparkeerde buurwagen.
evofenedex noemt het resultaat van een gemiste controle klemrijden: "Kan de bakwagen eenvoudig de hoek om zonder met zijn achterwielen over de stoep te rijden? Gaat de oplegger precies goed mee in de bocht?" Een rijcurvesimulatie laat volgens dezelfde pagina zien "wanneer de oplegger een onmogelijke knik moet maken of wanneer de trekker bijna een boom aantikt", en evofenedex raadt die aan "wanneer er een nieuw bedrijfspand of magazijn gebouwd wordt", vóór het definitieve ontwerp.
De manoeuvre tekenen in PathSweeper
Met een rijcurvesimulatie in de browser legt u de wagen die echt komt op uw eigen terreintekening, zonder installatie.
- Tekening laden en schaal kalibreren. Laad de situatietekening of het terreinplan als afbeelding, of met een gratis account als PDF, klik twee punten op een bekende afstand, bijvoorbeeld de hart-op-hartafstand van twee docks, en vul die waarde in.
- Voertuig kiezen of bouwen. Gratis en zonder account zijn er vier standaardvoertuigen, waaronder een tweeassige vrachtwagen. Nederlandse of Belgische ontwerpvoertuigen zitten niet in de voertuigbibliotheek. De trekker-oplegger of de wagen met aanhangwagen van uw klant bouwt u in de voertuigeditor met de maten van het gegevensblad: lengte, breedte, wielbasis, overhang vóór, de plaats van de koppelpen en de draaicirkel zoals het blad hem noemt. Een eigen voertuig aanmaken en opslaan kost niets (met een account); pas het gebruik in een project vraagt een Project Pass of Annual Pass. Zegt het blad niet waar de draaicirkel gemeten is, kies dan "Draaicirkel Ø, niet opgegeven": die wordt als stoeprand tot stoeprand gelezen, de voorzichtige kant.
- De route rijden zoals de chauffeur rijdt. Teken het pad van de openbare weg de inrit in, over het terrein en achteruit het dock in; met R schakelt u naar achteruit. In een gratis project rekent PathSweeper met sturen vanuit stilstand; sturen tijdens het rijden kunt u gratis bekijken, maar een pad dat daarmee getekend is, kunt u alleen met een Project Pass of Annual Pass opslaan en exporteren. Sturen tijdens het rijden maakt de bestreken baan iets breder, omdat de wielen geleidelijk indraaien terwijl de wagen rolt.
- De bestreken baan lezen. Zet de wielsporen aan: dan ziet u de sleeplijn van de achterwielen, bij een combinatie die van de laatste aanhanger. Met de vrije ruimte rond het voertuig legt u zelf een marge, bijvoorbeeld voor spiegels en open deuren; die marge is uw keuze, geen wettelijke waarde. Raakt de baan de buurwagen, de dockwand of een paal, verschuif dan de route, de aanrijhoek of het obstakel en teken opnieuw.
- Exporteren. PNG, JPEG en PDF (afbeelding) zijn gratis; DXF en DWG voor de CAD-tekening van het terrein horen bij de Project Pass en de Annual Pass. Zet vooraf een referentiepunt op een gebouwhoek, dan valt de rijcurve in uw CAD-bestand op de juiste plek.
Welke rijcurvesoftware voor zulke terreincontroles in aanmerking komt, van CAD-applicatie tot browser, vergelijken we in rijcurve software.
Teken de rijcurve van uw laad- en losplaats of inrit gratis in de browser met PathSweeper, zonder installatie en zonder CAD. Eigen voertuigen in een project en export naar DXF en DWG: Project Pass voor € 39, eenmalig per project.
