Gratis online rijcurvesimulatie

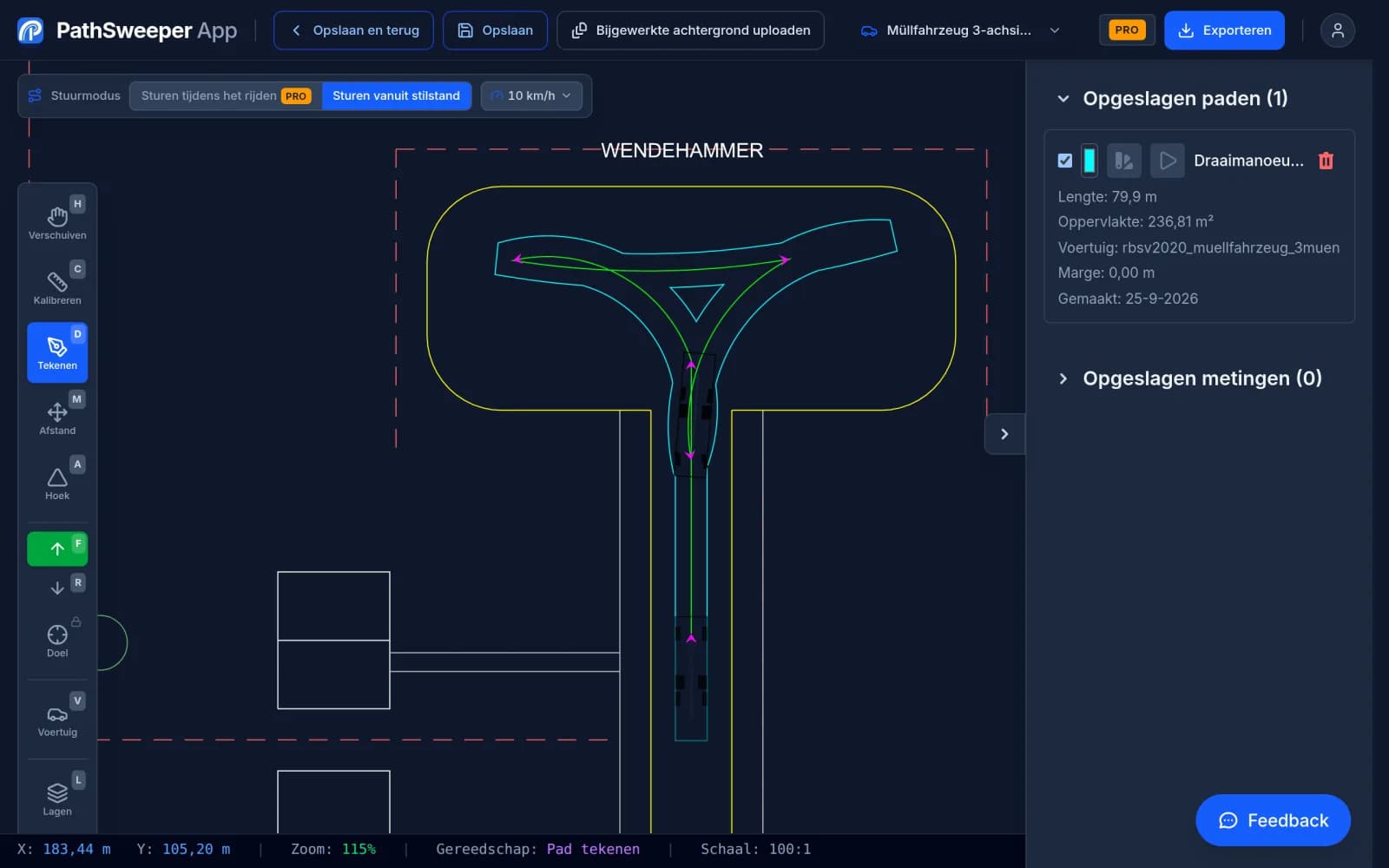

Gratis en zonder registratie tekent u paden en berekent u rijcurven direct in uw browser, met vier standaardvoertuigen (personenauto, bestelwagen, vrachtwagen met 2 assen, bus). U kalibreert de schaal op een situatietekening, tekent bochten, ziet de bestreken baan live en exporteert als PNG/JPEG. Een afbeelding tot 5 MB uploadt u zonder account; voor een PDF-situatietekening is een gratis account nodig. De Project Pass (€ 39 eenmalig per project) voegt 116 ontwerpvoertuigen uit 11 nationale bibliotheken toe (RBSV 2020, AASHTO 2018, Austroads 2023, VK (DB32/FTA), Frankrijk, Norma 3.1-IC/Spanje, 道路構造令/Japan, MOLIT/Zuid-Korea), eigen voertuigen, upload van DWG/DXF en DXF/DWG-export.

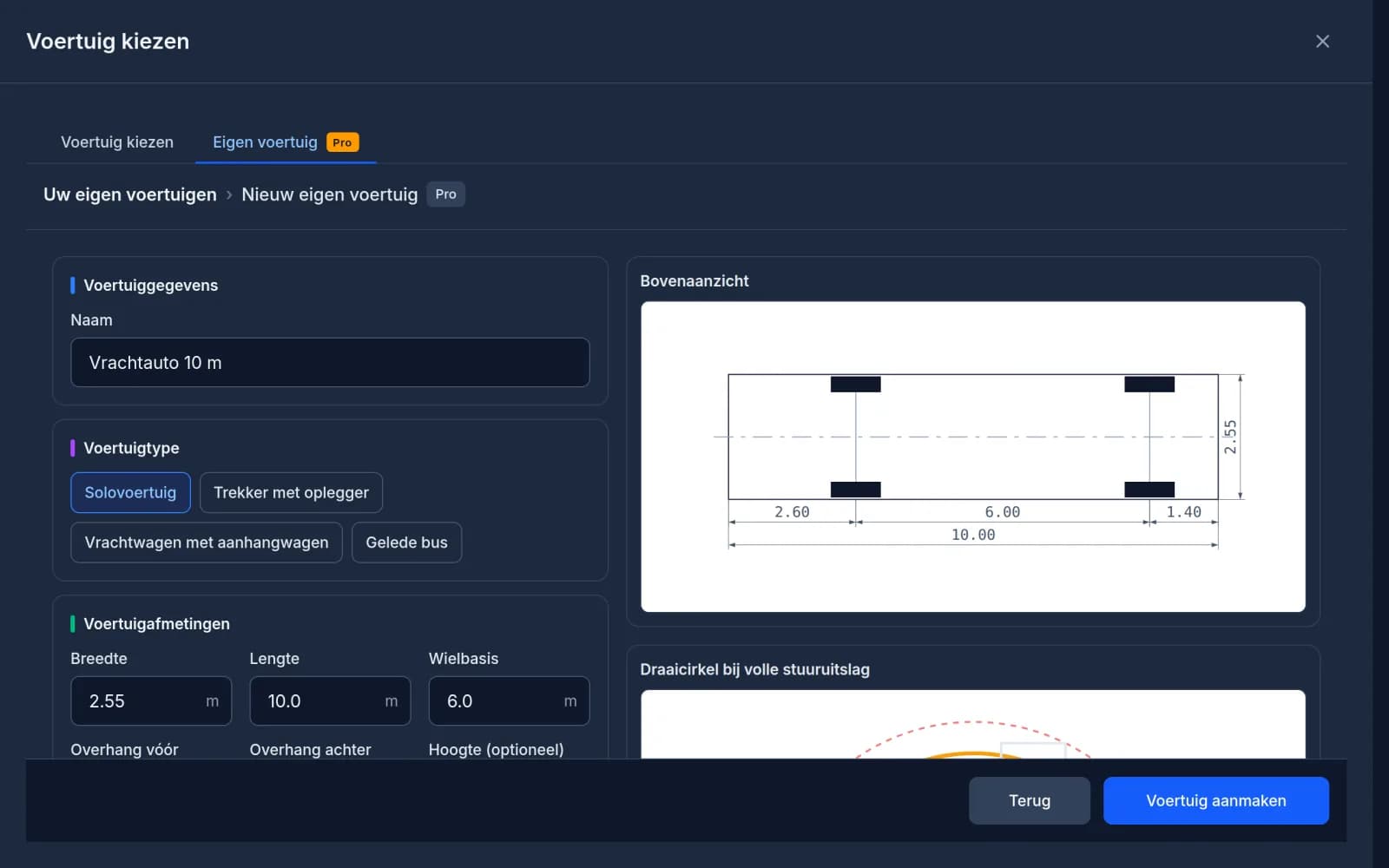

De gratis versie bevat vier generieke sjablonen voor standaardvoertuigen met typische maten, vergelijkbaar met de referentievoertuigen uit de Duitse RBSV 2020: een standaard personenauto, een bestelwagen, een vrachtwagen met 2 assen en een standaardbus. Het zijn geen officiële referentievoertuigen uit de RBSV 2020, maar ze volstaan voor haalbaarheidsstudies en plausibiliteitscontroles. De Project Pass voegt 116 ontwerpvoertuigen toe uit de bibliotheken RBSV 2020 (inclusief vuilniswagen), AASHTO 2018, Austroads 2023, VK (DB32/FTA), CERTU (Frankrijk), Norma 3.1-IC (Spanje) en 道路構造令 (Japan) en MOLIT (Zuid-Korea), plus een voertuigeditor waarin u maten uit de gegevensbladen van uw eigen fabrikant invoert. De gelede voertuigen (trekker-oplegger, vrachtwagen met aanhangwagen, middenasaanhangwagen, gelede bus, B-doubles en road trains) zijn ook inbegrepen. Voor brandweervoertuigen bestaat er in Duitsland geen ontwerpvoertuig: Duitse brandweervoertuigen zijn in DIN-normen beschreven en maken geen deel uit van de RBSV 2020. De maten van een Duitse hoogwerker (DLK 23/12) kunt u vanuit het gegevensblad van de fabrikant in de voertuigeditor invoeren, en de Britse bibliotheek bevat een brandweervoertuig (DB32 Fire Appliance).

Nee: de vier gratis standaardvoertuigen (personenauto, bestelwagen, vrachtwagen met 2 assen, stadsbus) zijn generieke sjablonen met typische maten, niet de officiële ontwerpvoertuigen uit de RBSV 2020. Ze volstaan voor haalbaarheidsstudies en plausibiliteitscontroles. De Project Pass van € 39 bevat alle 13 officiële ontwerpvoertuigen uit de RBSV 2020 (personenauto, extra vrachtwagenklassen, stadsbus en touringcar, vuilniswagen, plus de gelede trekker-oplegger, vrachtwagen met aanhangwagen, middenasaanhangwagen en gelede bus) en de voertuigeditor. Duitse brandweervoertuigen hebben geen ontwerpvoertuig in de RBSV 2020; het redvoertuig met draailadder is beschreven in DIN EN 14043 / DIN 14502 (verkrijgbaar bij DIN Media) en wordt op basis van het gegevensblad in de voertuigeditor gebouwd, terwijl Britse brandweervoertuigen (DB32, LFB) in de VK-bibliotheek zitten.

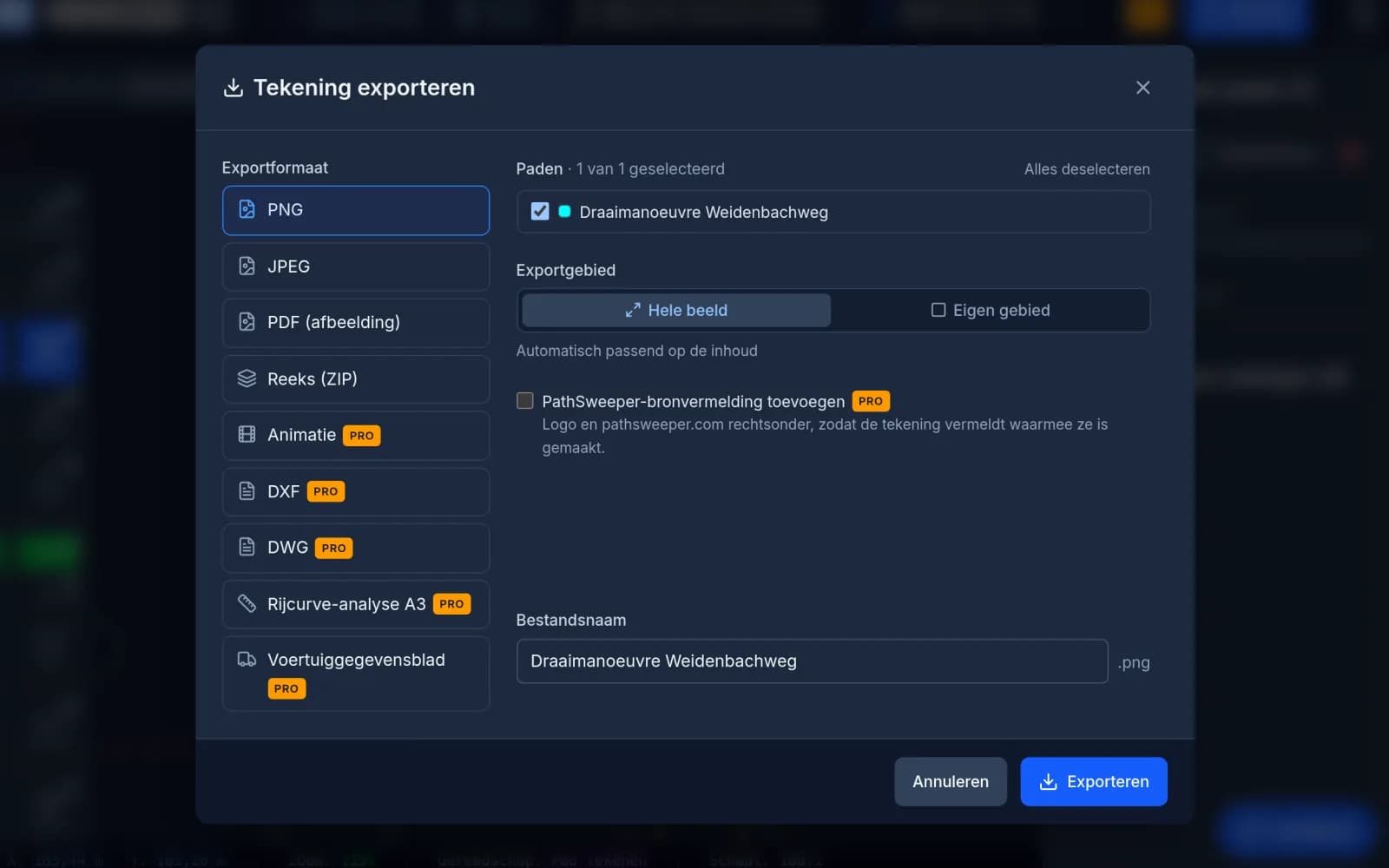

Een PDF-situatietekening uploadt u met een gratis account als achtergrond: sleep de PDF in het uploadvenster en kalibreer de schaal zoals bij elke andere tekening. Een afbeelding tot 5 MB kan zelfs zonder account. Upload van DWG en DXF en DXF/DWG-export horen bij de Project Pass (€ 39 eenmalig per project). Los daarvan kunt u onze openbare DWG naar DXF converter gratis en zonder account gebruiken.

Ja. Rijcurven berekenen, kalibreren en exporteren als PNG/JPEG zijn blijvend gratis en draaien volledig in uw browser. Voor de basisworkflow is geen registratie nodig, er zijn geen trackingcookies en er is geen tracking door derden: we gebruiken alleen zelf gehoste analytics met geanonimiseerde IP-adressen. Alleen de optionele Project Pass (€ 39 eenmalig per project) voor de bibliotheken met ontwerpvoertuigen, eigen voertuigen, CAD-export en video-export is betaald.

Ja. Gebruikers van AutoTURN Online of InSTRATO krijgen een gereduceerde prijs voor het eerste jaar van de PathSweeper Annual Pass. Een bewijs van een bestaande licentie (uw factuur als PDF) is vereist; de code wordt uitgegeven op de pagina van het overstapaanbod en blijft 12 maanden geldig, dus werkt ook als u net heeft verlengd. Vanaf het tweede jaar verlengt de Annual Pass tegen de gewone catalogusprijs.

Nee. PathSweeper draait volledig in uw webbrowser (Chrome, Edge, Firefox). Het is een lichtgewicht alternatief voor zware CAD-plug-ins of software voor rijcurvesimulatie die u moet installeren.
