Raggio di volta 13,00 m: l’accesso dei mezzi di soccorso nel DM 3 agosto 2015
Il raggio di volta di 13,00 m del DM 3 agosto 2015 è un parametro dell’accesso, non una verifica del mezzo. Sta nella tabella S.9-5 del Codice di prevenzione incendi, accanto a larghezza 3,50 m e altezza libera 4,00 m, e descrive la strada, non l’autoscala. Come per ogni fascia di ingombro, il mezzo in curva copre una superficie più larga della propria sagoma, e il Codice non stampa né quella sagoma né il veicolo da cui ricavarla: i cinque valori della tabella descrivono l’accesso, non dicono se un mezzo determinato ci passa.
Ogni cifra qui sotto porta il suo paragrafo, perché è il paragrafo a cambiare la sostanza: gli stessi cinque numeri sono parametri di riferimento in un punto del Codice e requisiti minimi in un altro.
I cinque parametri della tabella S.9-5
La tabella si intitola "Requisiti minimi accessi all’attività da pubblica via per mezzi di soccorso", a pagina S.9-7 del testo coordinato.
| Parametro | Valore stampato |
|---|---|
| Larghezza | 3,50 m |
| Altezza libera | 4,00 m |
| Raggio di volta | 13,00 m |
| Pendenza | ≤ 10% |
| Resistenza al carico | almeno 20 tonnellate, di cui 8 sull’asse anteriore e 12 sull’asse posteriore con passo 4 m |
L’ultima riga va letta per intero: è un requisito di portanza della superficie dell’accesso, espresso come carichi per asse su un passo dichiarato, non la massa di un mezzo di soccorso.
Quando la tabella è un riferimento e quando è un requisito
Il capitolo S.9 "Operatività antincendio" lavora per livelli di prestazione, elencati nella tabella S.9-1. I criteri di attribuzione stanno nella tabella S.9-2, che il § S.9.3 comma 1 presenta come "criteri generalmente accettati": il livello I è "non ammesso nelle attività soggette"; il livello II vale dove siano verificate tutte le condizioni elencate, fra cui che tutti i piani siano a quota compresa tra −5 m e 12 m; il livello III vale per le "opere da costruzione non ricomprese negli altri criteri di attribuzione"; il livello IV scatta se ricorre almeno una delle condizioni indicate.
Da qui in avanti conta il verbo.
- § S.9.4.1 comma 1 (livello II): deve essere permanentemente assicurata la possibilità di avvicinare i mezzi di soccorso antincendio, adeguati al rischio d’incendio, "a distanza ≤ 50 m dagli accessi per soccorritori dell’attività", e "il progettista può impiegare i criteri di cui alla tabella S.9-5, quali parametri di riferimento". È una facoltà.
- § S.9.4.2 comma 1 e § S.9.4.3 comma 1: il livello III rispetta le prescrizioni del II, il IV quelle del III. La facoltà sale così fino in cima senza irrigidirsi.
- § S.9.4.3 comma 2 (livello IV): almeno una fra due soluzioni, l’accostabilità a tutti i piani dell’autoscala o mezzo equivalente secondo il § S.9.5 (lettera a) oppure percorsi d’accesso ai piani per soccorritori almeno di tipo protetto secondo il § S.9.6 (lettera b).
- § S.9.5 comma 1: "gli accessi all’attività dalla via pubblica devono possedere i requisiti minimi di cui alla tabella S.9-5". Nel Codice è l’unico punto in cui i 13,00 m sono un minimo vincolante.
Due aggiunte: il § S.9.4.4 ammette soluzioni alternative a tutti i livelli, da dimostrare con uno dei metodi del § G.2.7; e per un’attività progettata per i livelli I o II di resistenza al fuoco del capitolo S.2, il § S.9.4.1 comma 2 impone che la distanza di avvicinamento non sia inferiore alla massima altezza dell’opera.
A quali attività si applica
Il Codice si applica alle attività soggette ai controlli di prevenzione incendi di competenza del Corpo nazionale dei Vigili del fuoco; la Nota al § G.1.5 comma 2 rimanda per l’elenco all’allegato I al D.P.R. 1 agosto 2011 n. 151. Non è una linea guida: il § G.1.3 comma 3 lo definisce regola tecnica di prevenzione incendi, cioè "disposizione regolamentare cogente". Generalità, Strategia antincendio e Metodi ne sono la regola tecnica orizzontale, valida per tutte le attività; una regola tecnica verticale vale per una specifica attività, "con specifiche indicazioni, complementari o sostitutive".
Il caso più utile da seguire fino in fondo è il capitolo V.14, la regola tecnica verticale per gli edifici destinati prevalentemente a civile abitazione di altezza antincendio superiore a 24 m, introdotta dal D.M. 19 maggio 2022. Classifica gli edifici sulla massima quota dei piani h, da HC (h ≤ 32 m) a HF (h > 80 m). Il § V.14.4.8 comma 1 prevede per i tipi HE e HF il livello di prestazione IV: è l’unico punto del Codice che lega un tipo di edificio nominato al livello che apre la scelta del § S.9.4.3 comma 2.
L’accostamento dell’autoscala
Il § S.9.5 comma 2 chiede che sia assicurata la possibilità d’accostamento agli edifici dell’autoscala, sviluppata come nell’illustrazione S.9-2, "ad almeno una finestra o balcone di ogni piano a quota > 12 m". Due precisazioni: ne basta una per piano, e la soglia dei 12 m si valuta sulla quota del piano, non sull’altezza dell’edificio. L’illustrazione S.9-2 mostra lo sviluppo dell’autoscala e le posizioni accessibili, ed è un disegno: le quote che vi compaiono sono etichette grafiche e qui non se ne riporta nessuna.
Gli stessi cinque numeri nel D.M. 16 maggio 1987 n. 246
Il raggio di volta non compare solo nel Codice. Il punto 2.2.0 "Accesso all’area" dell’allegato al D.M. 16 maggio 1987 n. 246, nel testo coordinato pubblicato dalla stessa Direzione centrale, elenca gli stessi cinque requisiti minimi con gli stessi valori, dai 3,50 m di larghezza alle 20 tonnellate di portanza.
Quel decreto ha però un campo di applicazione proprio. Il punto 1.0 "Scopo" lo riferisce agli edifici destinati a civile abitazione con altezza antincendi uguale o superiore a 12 m; il punto 1.1 "Campo di applicazione" lo limita a quegli edifici di nuova costruzione e a quelli esistenti in caso di ristrutturazione che comporti modifiche sostanziali. E ha una regola di accostamento propria, al punto 2.2.1, per gli edifici di tipo «a» e «b», che la tabella A definisce da 12 m a 24 m e da oltre 24 m a 32 m di altezza antincendi, con scale protette o a prova di fumo interna come alternativa. Due strumenti, due campi di applicazione stampati: quale dei due percorsi progettuali valga per un edificio concreto non lo decide il capitolo S.9.
Quello che il Codice non dice
- Nessun punto di misura. La tabella S.9-5 stampa "Raggio di volta: 13,00 m" e basta: non dice se il raggio sia misurato al cordolo, all’asse della carreggiata o al bordo esterno della pavimentazione, non distingue arco interno ed esterno, non lo riferisce a un veicolo. Il D.M. 246/1987 fa lo stesso.
- Nessun mezzo. "Raggio di volta" compare una sola volta in tutto il documento; "sagoma" e "veicolo di progetto" non compaiono mai; "autoscala" compare solo nel capitolo S.9, sempre come nome del mezzo e mai con una misura.
- Nessun catalogo nazionale. L’Italia non pubblica veicoli di progetto per la verifica delle fasce di ingombro, come spiega il raggio di sterzata del camion per i mezzi pesanti in genere.

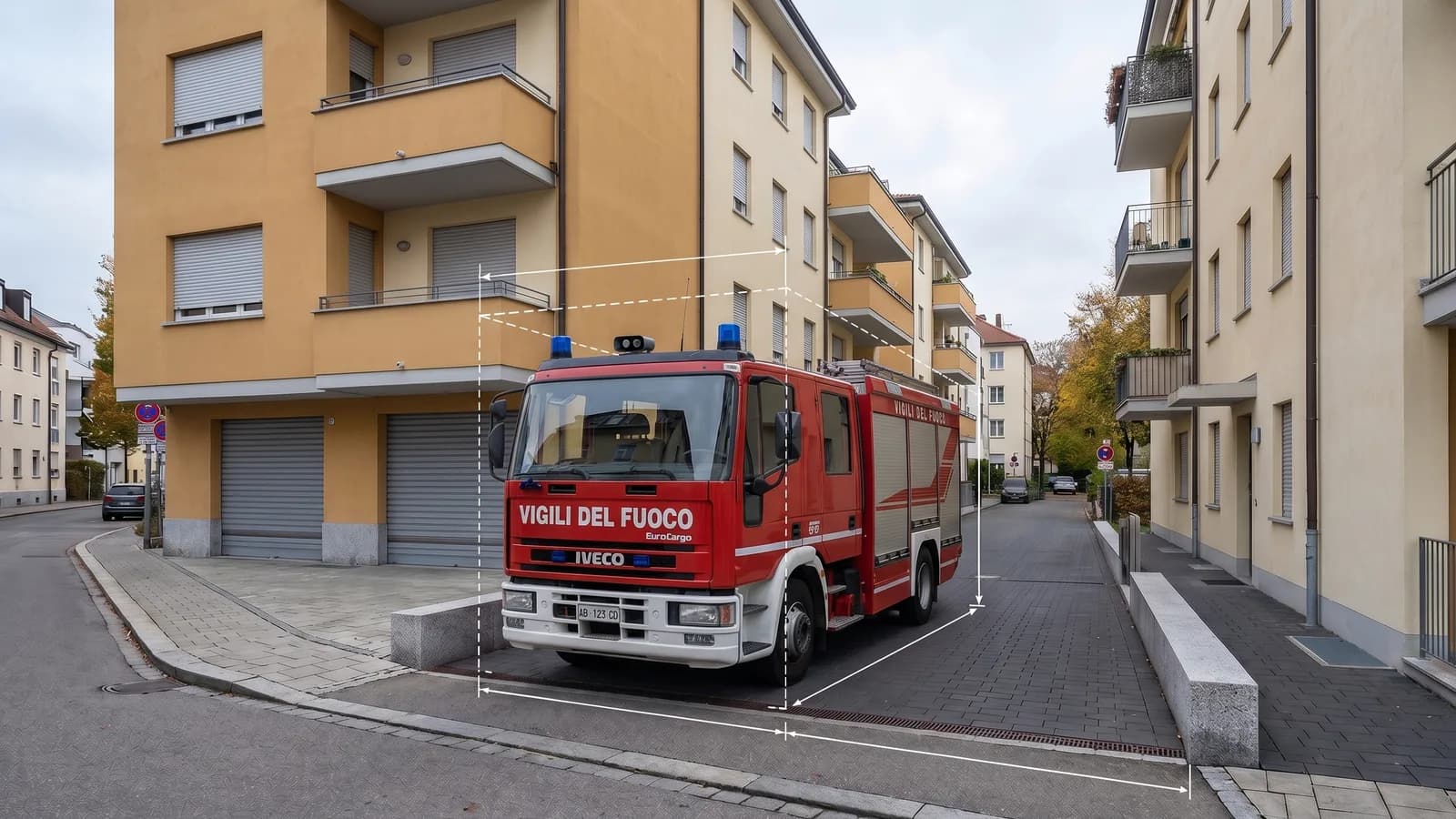

Da qui la differenza fra rispettare i 13,00 m e verificare l’accesso. In curva un veicolo occupa una superficie, non una linea: il bordo esterno della fascia è lo spigolo anteriore esterno della carrozzeria, che sporge oltre la traccia delle ruote anteriori, il bordo interno è la ruota posteriore interna all’altezza dell’asse, non lo spigolo posteriore, che resta dietro l’asse. Quanto valga quella banda dipende da passo, sbalzi e angolo di sterzata, cioè da dati che il Codice non stampa.
L’unica geometria veicolare nazionalmente vincolante dà l’ordine di grandezza: l’art. 217 del D.P.R. 495/1992 impone che ogni veicolo a motore o complesso possa inscriversi in una corona circolare di raggio esterno 12,50 m e interno 5,30 m, larga quindi 7,20 m. È il massimo che un veicolo omologato può occupare su quel cerchio costante: una prova di omologazione, non un raggio di progetto, e non confrontabile con i 13,00 m della tabella S.9-5, proprio perché il Codice non dice a cosa i suoi siano misurati. Quanto spazio serva davvero in una curva d’accesso non lo dicono né l’art. 217 né la tabella S.9-5: dipende da passo, sbalzi e angolo di sterzata del mezzo impiegato, e si ricava tracciando la fascia di ingombro di quel mezzo sulla planimetria.
Verificare l’accesso sulla propria planimetria
Il caso tipico: l’accesso da via pubblica a un cortile interno, con la curva schiacciata fra il filo di un edificio e il confine. Si verifica con un’analisi delle fasce di ingombro nel browser, senza CAD.
- Caricare la planimetria in PathSweeper: estratto di mappa, ortofoto o PDF. Poi Calibra: marcare una distanza nota e inserire la misura reale. Senza calibrazione nessun risultato ha una dimensione.
- Scegliere il veicolo. Per un primo inquadramento bastano i quattro modelli generici gratuiti (autovettura, furgone, autocarro a 2 assi, autobus), volutamente semplificati e non veicoli di progetto. Nella libreria veicoli non c’è alcun mezzo di soccorso italiano, perché non esiste un catalogo italiano da cui prenderlo: il mezzo reale si costruisce nell’editor di veicoli personalizzati con le misure di scheda tecnica. Creare e salvare un veicolo personalizzato è gratuito con un account; per usarlo in un progetto serve il Pass Progetto oppure il Pass Annuale.
- Inserire il raggio come lo hai sul foglio. Il campo "Valore della scheda tecnica" chiede un solo numero e ti fa dichiarare che cosa sia: diametro di sterzata tra cordoli, tra pareti o non specificato, raggio di sterzata esterno tra pareti, raggio interno della ruota posteriore interna. Un costruttore pubblica quasi sempre un diametro, non un raggio: il campo va compilato dichiarando il valore per quello che è sulla scheda tecnica.
- Disegnare la traiettoria come il mezzo entrerà davvero, retromarcia compresa se l’uscita la richiede. In "Impostazioni di disegno" la modalità di sterzata cambia il risultato: con "Sterzata in movimento" le ruote sterzano gradualmente mentre il veicolo avanza, con "Sterzata da fermo" vengono portate a fine corsa prima che il veicolo si muova, così ogni curva inizia come un arco netto. Conviene confrontare le due sulla stessa traiettoria invece di fidarsi di una sola. La sterzata in movimento è una modalità Pro: nella versione gratuita il calcolo usa la sterzata da fermo, e per salvare ed esportare un percorso disegnato con la sterzata in movimento serve il Pass Progetto o il Pass Annuale di quel progetto.
- Impostare il margine ed esportare. Il "Margine sulla sagoma" lo decidi tu: annotalo sul disegno insieme al veicolo adottato. PNG e JPEG sono gratuiti, DXF e DWG fanno parte del Pass Progetto o del Pass Annuale.
Il risultato è un disegno di lavoro, non un giudizio di conformità: la valutazione resta del progettista.
Errori ricorrenti
- Citare i 13,00 m senza il paragrafo. Al § S.9.4.1 comma 1 sono parametri di riferimento, al § S.9.5 comma 1 requisiti minimi.
- Dare al raggio di volta un punto di misura. Né il Codice né il D.M. 246/1987 dicono a cosa sia misurato, né se sia interno o esterno.
- Ricavare un mezzo dalla riga sulla resistenza al carico. Sono carichi per asse sulla superficie dell’accesso, non la massa di un’autoscala.
- Leggere "ogni piano a quota > 12 m" come "edifici più alti di 12 m". Il § S.9.5 comma 2 lavora piano per piano, e chiede una finestra o un balcone per piano.
- Considerare obbligatoria l’accostabilità dell’autoscala al livello IV. Il § S.9.4.3 comma 2 ammette in alternativa i percorsi protetti del § S.9.6.
